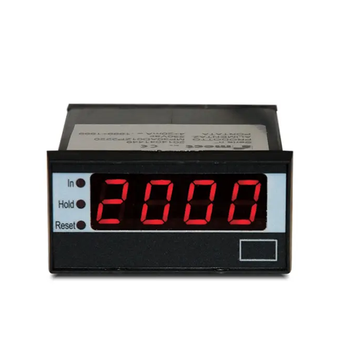

MP30 P2
Visualizzatore a 4 cifre con scala fissa nel contenitore 36x72 per misure di tensioni o correnti continue o alternate o ingressi potenziometrici.
Descrizione
Il modello MP30 P2 è uno strumento programmabile a scala fissa.
I modelli sono elencati nelle "Caratteristiche".
Lo strumento offre le seguenti funzioni:
- visualizzazione su 4 cifre (-1999 a 1999 punti di lettura)
- azzeramento della lettura automatico (rec. Tara)
- zero fisso (visualizzazione da -1990 a 1990)
- programmazioni con tasti non accessibili
- filtro programmabile (da 0,5 a 33 conv/sec)
Caratteristiche
Visualizzazione: 4 (2000) cifre
Precisione ingressi DC: <0,5%
Precisione ingressi AC: 2%
Stabilitàtermica: 50 ppm/°C
Potenziometri collegabili: da 500 Ω a 50 KΩ
Alimentazione potenziometro: 2,0Vdc
Alimentazione: 230Vac 50÷60Hz | 115Vac 50÷60Hz | 25Vac 50÷60Hz | Vcc o Vpt (12÷30Vdc)
Potenza assorbita: 1,5 W
Temperatura max di funzionamento: 50 °C
Altezza cifre: 13mm
Dimensioni: 36x72 (90 mm di profondità)
Dima di foratura: 33mm (h) x 69 mm (l)
Peso: 250 gr.
Fissaggio: con staffe
| MODELLO | CAMPO DI MISURA | IMPEDENZA D'INGRESSO |
|---|---|---|
| MP30 AA | 01: 1.999mAac* | 100Ω |
| 02: 19.99mAac* | 10Ω | |
| 03: 199.9mAac* | 1Ω | |
| 04: 1.999Aac* | 0,1Ω | |
| 05: 9.99Aac* | 0,005Ω | |
| 06: T.A./1Aac | 0,1Ω | |
| 07: T.A./5Aac | 0,01Ω | |
| MP30 AD | 01: (0)4÷20mAdc | 20Ω |
| 02: 1.999mAdc* | 100Ω | |
| 03: 19.99mAdc* | 10Ω | |
| 04: 199.9mAdc* | 1Ω | |
| 05: 1.999Adc* | 0,1Ω | |
| 06: 9.99Adc* | 0,005Ω | |
| 07: shunt ext.* | ∞ | |
| MP30 PO | Ingresso potenziometrico | ∞ |
| MP30 VA | 01: 199.9mVac* | ∞ |
| 02: 1.999Vac* | ∞ | |
| 03: 19.99Vac* | 1MΩ | |
| 04: 199.9Vac* | 1MΩ | |
| 05: 300Vac* | 1MΩ | |
| 06: 0÷1Vac* | 1MΩ | |
| 07: 0÷10Vac* | 1MΩ | |
| 08: 0÷100Vac* | 1MΩ | |
| MP30 VD | 01: 199.9mVdc | ∞ |
| 02: 1.999Vdc | ∞ | |
| 03: 19.99Vdc | 1MΩ | |
| 04: 199.9Vdc | 1MΩ | |
| 05: 300Vdc | 1MΩ | |
| 06: 0÷1Vdc | 1MΩ | |
| 07: 0÷10Vdc | 1MΩ | |
| 08: 0÷100Vdc | 1MΩ |
* Gli strumenti con alimentazione in continua, con le scale indicate, avranno l'alimentatore optoisolato.
MANUALE D’USO Serie MP30 P2 (IT)
