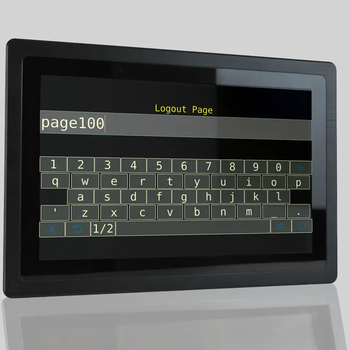

15’’ HMI capacitivo + PLC + I/O
I pannelli da 15” HMI con Soft PLC integrato offrono una soluzione completa per il controllo e la supervisione di macchine e impianti. In un unico dispositivo sono integrati:
- Interfaccia operatore (HMI) touch screen capacitivo ad alta definizione
- Soft PLC conforme allo standard IEC 61131-3 per la logica di controllo
- Ingressi e uscite digitali integrati, pronti all’uso
✅ Tutto in uno: visualizzazione, controllo logico e gestione I/O
✅ Configurazione semplificata: un solo software (Mect Suite serie CM) per HMI e PLC
✅ Compatibilità industriale: supporto Modbus RTU/TCP, MQTT
✅ Riduzione costi e spazio: nessun PLC esterno, meno cablaggi
✅ Scalabilità: I/O espandibili e supporto di dispositivi esterni
Queste HMI con Soft PLC integrano funzionalità di logging, gestione allarmi, ricette, connessione cloud e accesso remoto, rendendole ideali per applicazioni OEM, banchi prova, impianti di processo, building automation e macchine compatte.
Ottimizza i tuoi impianti con una soluzione flessibile, integrata e pronta per l’Industria 4.0 e 5.0.
Beschreibung
Sui TPX4150 pannello HMI con Soft PLC integrato sono presenti, direttamente su morsettiera estraibile, sia ingressi sia uscite digitali di tipo PNP.
Il pannello HMI con Soft PLC integrato è equipaggiato con protocolli Modbus RTU su interfaccia RS485 (2 porte), Modbus TCP e TCPRTU su interfaccia Ethernet.
Le 2 porte USB sono utilizzate come host per datalogging e aggiornamento del software, come device per mass-storage oppure per collegare lettori di codice a barre o RFID piuttosto che stampanti.
SOFTWARE
Per configurare il vostro TPX4150 pannello HMI con Soft PLC integrato è disponibile il pacchetto di software denominato "MECT SUITE serie CM " che contiene i software per la configurazione del sistema e per la creazione dell'applicazione PLC e dell'applicazione grafica HMI:
Qt Creator:
- Generazione grafica dell'applicazione HMI (grafica a pagine);
- Generazione e definizione delle variabili del sistema;
- Configurazione dei parametri di comunicazione;
- Impostazione preliminari del Pannello Operatore;
- Facile inserimento di elementi associati alle variabili PLC;
- Pagine preconfezionate per recording/logging/trends/network;
- Possibilità, se necessario, di usare codice Qt/C++;
- Completo debugging dell'applicazione HMI.
ATCMControl:
- Generazione dell'applicazione PLC (nei 5 linguaggi IEC 61131-3);
- Oltre a svariate librerie sono a disposizione quelle del PID e del Self-tuning;
- Completo debugging dell'applicazione PLC.
Sul TPX4150 pannello HMI con Soft PLC integrato sono disponibili migliaia di variabili ritentive (il valore viene mantenuto durante lo spegnimento del pannello operatore).
E’ DISPONIBILE ANCHE NELLA VERSIONE VERTICALE.
Eigenschaften
SOFTWARE
Sistema operativo: LINUX Real Time
Librerie grafiche: QT
PLC: programmabile con i 5 linguaggi standard IEC61131-3: Structured Text (ST), Function Block Diagram (FBD), Sequential Function Chart (SFC), Ladder Diagram (LD), Instruction List (IL)
Monitor dell'applicazione PLC per debugger
Setup() & Loop(): possibilità di creare la propria applicazione anche con il solo ambiente HMI (C/C++)
Modbus RTU / TCP / TCPRTU (master/slave)
Datalogger - Trend - Ricette - Allarmi
Gestione reti Wi-Fi + Mobile con chiavetta USB opzionale
Controllo con VNC
Aggiornamento automatico dell’ora attraverso le time zones
Connessione da remoto Open Vpn
SFTP Secure Server (Win SCP)
Accesso a database MySQL/SQLite
Ottenere facilmente i valori di log all'interno di applicazioni Web (HTTPS + JSON)
Client MQTT (libreria Eclipse Mosquitto)
HARDWARE
CASE: contenitore metallico
DISPLAY: 15" 1920x1080 TFT con TOUCH CAPACITIVO
CPU: ARM Cortex-A72 - 64bit quad-core - 1.5 GHz
RTC (Real Time Clock)
RAM: 2GB
FLASH/eMMC: 8GB
Possibilità di avere modelli con RAM e FLASH maggiore:
- RAM 4GB / eMMC 16GB (codice prodotto TPX4150_01A_0416)
- RAM 8GB / eMMC 32GB (codice prodotto TPX4150_01A_0832)
PORTE DI COMUNICAZIONE:
- 1 Ethernet port (10Mbit/s - 100Mbit/s in autoriconoscimento)
- 1 Ethernet port (1Gb/s in autoriconoscimento)
- 2 USB 2.0
- 2 RS485 2 fili
INGRESSI/USCITE:
- 4 ingressi digitali di tipo PNP(0-24VDC)
- 4 uscite digitali di tipo PNP(0-24VDC)
Per uscite a relè abbinare il prodotto ACIN01.
Alimentazione: 12÷36Vdc, 600mA a 24VDC
Dimensioni: 270 x 420 x 70 mm (A x L x P)
Peso: 3,6kg
Dima di foratura: 254 x 401 mm
LCD DISPLAY
Display: TFT LCD con TOUCH CAPACITIVO
Dimensioni: 15"
Colori: 16M
Risoluzione: 1920x1080
Luminosità (cd/m2): 400
Backlight: LED
SPECIFICHE AMBIENTALI
Temperatura di esercizio: 0°/+50°C
Temperatura di immagazzinamento: -20°/+60°C
Umidità relativa: 10%-90%@40°C
Protezione: IP65 sul frontale
INGRESSI E USCITE AGGIUNTIVI
Nel caso in cui occorra utilizzare dei moduli di ingressi/uscite remotati è possibile utilizzare i seguenti modelli:
