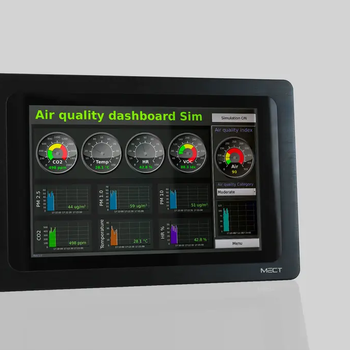

10’’ HMI capacitivo + PLC + I/O
I pannelli operatore Mect con PLC integrato e ingressi/uscite digitali offrono una soluzione compatta ed efficiente per l’automazione industriale. Progettati per integrare interfaccia uomo-macchina (HMI), controllo logico e gestione I/O in un unico dispositivo, consentono di ridurre ingombri, cablaggi e costi di sistema.
✅ Tutto-in-uno: HMI + PLC + I/O integrati
✅ Ampia gamma di I/O: digitali e analogici, configurabili e pronti all’uso
✅ Compatibilità: supporto Modbus RTU/TCP, MQTT
✅ Software di sviluppo unico (Mect Suite serie CM): programmazione IEC 61131-3, progettazione HMI e diagnostica
✅ Servizio di Connessione Remota e Monitoring sMily, indispensabile per l'Industria 4.0 / 5.0, per un controllo da remoto del dispositivo, da ogni luogo e in ogni momento.
✅ Prestazioni affidabili: CPU industriali ARM, memoria espandibile
✅ Montaggio rapido a pannello, progettato per quadri elettrici compatti
I pannelli Mect sono la scelta ideale per chi cerca affidabilità, integrazione e semplicità nell’automazione di macchine industriali, impianti di processo, banchi di test e sistemi OEM.
Disponibili in vari formati con touch screen capacitivo e display ad alta luminosità, i pannelli Mect si distinguono per robustezza e facilità d’integrazione.
👉 Riduci tempi di installazione e cablaggio
👉 Ottimizza spazio e prestazioni
👉 Semplifica sviluppo e manutenzione
Affidati a Mect per l’automazione: soluzioni italiane, compatte e professionali.
Beschreibung
Sul pannello operatore TPX4100 con PLC sono presenti, direttamente su morsettiera estraibile, sia ingressi sia uscite digitali di tipo PNP.
Il pannello operatore TPX4100 con soft PLC è equipaggiato con protocolli Modbus RTU su interfaccia RS485 (2 porte), Modbus TCP e TCPRTU su interfaccia Ethernet.
Le 2 porte USB sono utilizzate come host per datalogging e aggiornamento del software, come device per mass-storage oppure per collegare lettori di codice a barre o RFID piuttosto che stampanti.
SOFTWARE
Per configurare il vostro pannello operatore TPX4100 con soft PLC è disponibile il pacchetto di software denominato "MECT SUITE serie CM " che contiene i software per la configurazione del sistema e per la creazione dell'applicazione PLC e dell'applicazione grafica HMI:
Qt Creator:
- Generazione grafica dell'applicazione HMI (grafica a pagine);
- Generazione e definizione delle variabili del sistema;
- Configurazione dei parametri di comunicazione;
- Impostazione preliminari del Pannello Operatore;
- Facile inserimento di elementi associati alle variabili PLC;
- Pagine preconfezionate per recording/logging/trends/network;
- Possibilità, se necessario, di usare codice Qt/C++;
- Completo debugging dell'applicazione HMI.
ATCMControl:
- Generazione dell'applicazione PLC (nei 5 linguaggi IEC 61131-3);
- Oltre a svariate librerie sono a disposizione quelle del PID e del Self-tuning;
- Completo debugging dell'applicazione PLC.
Sul pannello operatore TPX4100 con Soft PLC sono disponibili migliaia di variabili ritentive (il valore viene mantenuto durante lo spegnimento del pannello operatore).
E’ DISPONIBILE ANCHE NELLA VERSIONE VERTICALE.
Eigenschaften
SOFTWARE
Sistema operativo: LINUX Real Time
Librerie grafiche: QT
PLC: programmabile con i 5 linguaggi standard IEC61131-3: Structured Text (ST), Function Block Diagram (FBD), Sequential Function Chart (SFC), Ladder Diagram (LD), Instruction List (IL)
Monitor dell'applicazione PLC per debugger
Setup() & Loop(): possibilità di creare la propria applicazione anche con il solo ambiente HMI (C/C++)
Modbus RTU / TCP / TCPRTU (master/slave)
Datalogger - Trend - Ricette - Allarmi
Gestione reti Wi-Fi + Mobile con chiavetta USB opzionale
Controllo con VNC
Aggiornamento automatico dell’ora attraverso le time zones
Connessione da remoto Open Vpn
SFTP Secure Server (Win SCP)
Accesso a database MySQL/SQLite
Ottenere facilmente i valori di log all'interno di applicazioni Web (HTTPS + JSON)
Client MQTT (libreria Eclipse Mosquitto)
HARDWARE
CASE: contenitore metallico
DISPLAY: 10" 1280x800 TFT con TOUCH CAPACITIVO
CPU: ARM Cortex-A72 - 64bit quad-core - 1.5 GHz
RTC (Real Time Clock)
RAM: 2GB
FLASH/eMMC: 8GB
Possibilità di avere modelli con RAM e FLASH maggiore:
- RAM 4GB / eMMC 16GB (codice prodotto TPX4100_01A_0416)
- RAM 8GB / eMMC 32GB (codice prodotto TPX4100_01A_0832)
PORTE DI COMUNICAZIONE:
- 1 Ethernet port (10Mbit/s - 100Mbit/s in autoriconoscimento)
- 1 Ethernet port (1Gb/s in autoriconoscimento)
- 2 USB 2.0
- 2 RS485 2 fili
INGRESSI/USCITE:
- 4 ingressi digitali di tipo PNP(0-24VDC)
- 4 uscite digitali di tipo PNP(0-24VDC)
Per uscite a relè abbinare il prodotto ACIN01.
Alimentazione: 12÷36Vdc, 400mA a 24VDC
Dimensioni: 193 x 294 x 51 mm (A x L x P)
Peso: 1,8kg
Dima di foratura: 176 x 277 mm
LCD DISPLAY
Display: TFT LCD con TOUCH CAPACITIVO
Dimensioni: 10"
Colori: 16M
Risoluzione: 1280x800
Luminosità (cd/m2): 400
Backlight: LED
SPECIFICHE AMBIENTALI
Temperatura di esercizio: 0°/+50°C
Temperatura di immagazzinamento: -20°/+60°C
Umidità relativa: 10%-90%@40°C
Protezione: IP65 sul frontale
INGRESSI E USCITE AGGIUNTIVI
Nel caso in cui occorra utilizzare dei moduli di ingressi/uscite remotati è possibile utilizzare i seguenti modelli:
