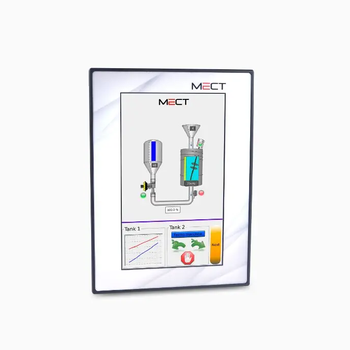

7’’ HMI + PLC - TP1070

Il pannello operatore TP1070 può anche interfacciarsi con un PLC cieco attraverso il protocollo Modbus RTU su RS485 o tramite porta CAN. L'interfaccia Ethernet permette una gestione remota del dispositivo e la porta host USB permette al TP1070 di aggiornare il software direttamente in campo senza l'utilizzo di un PC.

SOFTWARE

Per configurare il vostro pannello operatore PLC TP1070 è disponibile il pacchetto di software denominato "MECT SUITE "che contiene i software per la configurazione del sistema e per la creazione dell'applicazione PLC e dell' applicazione grafica HMI:

Qt Creator:

• Generazione grafica dell'applicazione HMI (grafica a pagine);
• Generazione e definizione delle variabili del sistema;
• Configurazione dei parametri di comunicazione;
• Impostazione preliminari del Pannello Operatore;
• Facile inserimento di elementi associati alle variabili PLC;
• Pagine preconfezionate per recording/logging;
• Possibilità, se necessario, di usare codice Qt/C++;
• Completo debugging dell'applicazione HMI.

ATCMControl:

• Generazione dell'applicazione PLC (nei 5 linguaggi IEC 61131-3);
• Oltre a svariate librerie sono a disposizione quelle del PID e del Self-tuning;
• Completo debugging dell'applicazione PLC.

E’ DISPONIBILE ANCHE NELLA VERSIONE VERTICALE.

SOFTWARE

Sistema operativo: LINUX Real Time
Librerie grafiche: QT
PLC: programmabile con i 5 linguaggi standard IEC61131-3: Structured Text (ST), Function Block Diagram (FBD), Sequential Function Chart (SFC), Ladder Diagram (LD), Instruction List (IL)
Monitor dell'applicazione PLC per debugger
Setup() & Loop(): possibilità di creare la propria applicazione anche con il solo ambiente HMI (C/C++)
Modbus (master/slave) TCP / RTU / TCPRTU
CANopen
Datalogger - Trend - Ricette - Allarmi
Gestione reti WiFi + Mobile con chiavetta USB opzionale
Controllo con VNC
NTP (Network Time Protocol)
Connessione da remoto Open Vpn
SFTP Secure Server (Win SCP)
Accesso a database MySQL/SQLite
Ottenere facilmente i valori di log all'interno di applicazioni Web (HTTP + JSON)
Client MQTT (libreria Eclipse Mosquitto)

HARDWARE

CASE: Contenitore plastico
DISPLAY: 7" 800 x 480 TFT 262k colori
CPU: processore ARM926 32Bits 454 MHz
DRAM: 128MB DDR2
FLASH: 128MB
RTC

PORTE DI COMUNICAZIONE:

• 1 Ethernet port 10/100 Base-T
• 1 USB 2.0 host port
• 1 RS485 4 fili o 1 RS485 4 fili + 1 CAN o 2 RS485 4 fili


Alimentazione: 12÷36 Vdc, 250mA @ 24Vdc
Dimensioni: 145 x 195 x 60,5 (A x L x P)
Peso: 0,55Kg
Dima di foratura: 138 x 188 mm

LCD DISPLAY

Display: TFT LCD
Dimensioni: 7"
Colori: 262.000
Risoluzione: 800x480
Luminosità (cd/m2): 500
Backlight: LED

SPECIFICHE AMBIENTALI

Temperatura di esercizio: 0°/+50°C

Temperatura di immagazzinamento: -20°/+60°C

Umidità relativa: 10%-90%@40°C

Protezione: IP65 sul frontale

INGRESSI E USCITE AGGIUNTIVI

Nel caso in cui occorra utilizzare dei moduli di ingressi/uscite remotati è possibile utilizzare i seguenti modelli:

• MPNE1001: modulo di 8 ingressi digitali + 8 ingressi/uscite digitali programmabili + espansioni analogiche e digitali.
• MPNC020: modulo di 16 ingressi/uscite digitali.
• MPNC030: modulo di 4 ingressi analogici universali.
• MPNC035: modulo con 4 uscite analogiche universali.
