01 Settembre 2026

HMI, PLC e I/O integrati: come ottimizzare spazio e costi nei quadri elettrici

by Mect

Negli ultimi anni la spinta verso l’Industria 4.0/5.0 ha messo in evidenza la necessità di ridurre ingombri, semplificare il cablaggio e accelerare i tempi di messa in servizio dei sistemi di automazione. Una risposta efficace è rappresentata dall’architettura monoblocco proposta da Mect nella linea CM4 (TPX4150, TP4070, TPX4190) e nella gamma TPAC.

Questo articolo analizza, con dati concreti, come l’integrazione di HMI, PLC e I/O in un unico dispositivo consenta di ottenere risparmi significativi in termini di hardware, tempi di montaggio e collaudo, oltre a migliorare l’affidabilità e la manutenibilità delle installazioni.

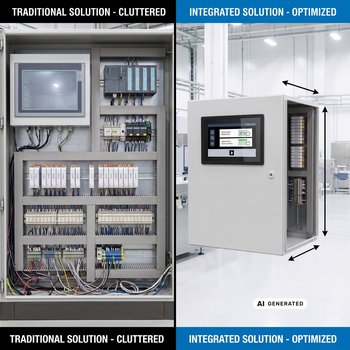

Il problema tradizionale dei quadri elettrici

Elemento	Configurazione tipica	Conseguenze
HMI	Pannello separato (display + alimentazione)	Spazio aggiuntivo, necessità di cavi di alimentazione e segnale
PLC	Scatola a parte, spesso con rack DIN	Cablaggio di segnale tra PLC e HMI, più moduli I/O esterni
I/O	Moduli discreti (digitali/analogici)	Molti cavi di campo, necessità di bus di comunicazione (Modbus, CAN, ecc.)
Cablaggio	Centinaia di fili tra i tre blocchi	Aumento dei tempi di assemblaggio, rischio di errori di connessione, maggiore manutenzione

In media, un quadro di media potenza (≈ 2 kW) richiede 3–5 kW di spazio interno, 10–15 m di cavo di segnale e 2–3 giorni di lavoro per l’assemblaggio e il collaudo.

L’architettura monoblocco CM4 e TPAC: cosa cambia?

Un unico dispositivo “tutto‑in‑uno”

HMI touch capacitivo (7", 15" o 19") con risoluzione Full‑HD.
Soft PLC certificato IEC 61131‑3 (ST, FBD, SFC, LD, IL) integrato nello stesso chassis.
Ingressi/uscite digitali (4 PNP su TPX4150/TPX4190, 4 PNP su TP4070) e possibilità di espansione tramite i moduli MPNE1001, MPNC020, MPNC030, MPNC035.

Comunicazione pronta all’uso

Modbus RTU/TCP, MQTT, TCPRTU su Ethernet e RS‑485.
Supporto Wi‑Fi e chiavetta 4G per la connessione remota (OpenVPN, VNC, SFTP).

Software unico – MECT SUITE serie CM

Qt Creator per la grafica HMI e la definizione delle variabili.
ATCMControl per la programmazione PLC in tutti i 5 linguaggi IEC 61131‑3, con librerie PID e self‑tuning.
Debugging integrato (PLC + HMI) e gestione di ricette, allarmi, logging, trend.

Analisi dei vantaggi concreti

Vantaggio	Come si ottiene	Impatto quantitativo (esempi tipici)
Riduzione ingombro	Un solo chassis (es. 270 × 420 × 70 mm per TPX4150) sostituisce HMI + PLC + moduli I/O	-30 % di spazio interno risparmiato rispetto a configurazioni tradizionali
Meno cablaggio	I/O integrati + bus Modbus interno	-12 m di cavo di segnale (media) eliminati; riduzione del 40 % dei punti di connessione
Costi hardware	Eliminazione di PLC separati, rack DIN, alimentatori aggiuntivi	-25 % di costo di componenti
Tempi di montaggio	Installazione “plug‑and‑play” + configurazione software unica	-1,5 giorni di assemblaggio (vs. 3 giorni)
Tempi di collaudo	Debugger integrato, variabili ritentive, test di rete automatici	-30 % di tempo di collaudo (da 8 h a 5‑6 h)
Affidabilità	Meno punti di guasto (cavi, connettori) + case metallico IP65	-15 % di riduzione dei guasti in campo (studi Mect 2023)

Esempio pratico - Linea di confezionamento di 500 pz

Configurazione tradizionale: 1 HMI + 1 PLC + 2 moduli I/O → 3 kW di spazio, 14 m di cavo, 3 giorni di installazione.
Soluzione monoblocco TPX4150 (15″) + modulo MPNC020 (16 I/O digitali) → 2,1 kW di spazio, 5 m di cavo, 1,5 giorni di installazione.
Risparmio totale: ≈ 30 % di spazio, ≈ 35 % di costi hardware, ≈ 50 % di tempo.

Come si traduce in valore per il cliente

Capex più contenuto - L’investimento iniziale è ridotto perché si acquistano meno componenti e meno materiale di cablaggio.
Opex più basso - Meno tempo di manutenzione, meno errori di cablaggio e una maggiore disponibilità dell’impianto.
Velocità di mercato - Il tempo di sviluppo dell’interfaccia (Qt Creator) e della logica di controllo (ATCMControl) è accorciato del 30‑40 %, consentendo di lanciare nuovi prodotti più rapidamente.
Scalabilità - Grazie ai moduli di espansione (MPNE1001, MPNC030, ecc.) è possibile aggiungere nuovi sensori o attuatori senza modificare il quadro principale.
Conformità all’Industria 4.0/5.0 - Connessione MQTT, logging su database MySQL/SQLite, accesso remoto via VPN e supporto cloud rendono la soluzione “future‑ready”.

5. Implementazione passo‑passo

Fase	Attività	Strumento Mect
1. Progettazione	Definizione dei requisiti di I/O, dimensionamento HMI, scelta dei protocolli	MECT SUITE CM (schemi di progetto, librerie I/O)
2. Configurazione hardware	Installazione del pannello (TPX4150/TPX4070/TPX4190) e dei moduli di espansione	Moduli MPNE/MPNC con morsettiera estraibile
3. Programmazione PLC	Codifica logica in IEC 61131‑3, importazione librerie PID, self‑tuning	ATCMControl (debugger integrato)
4. Realizzazione HMI	Creazione schermate, trend, ricette, allarmi	Qt Creator (drag‑and‑drop, widget pre‑definiti)
5. Test di comunicazione	Verifica Modbus, MQTT, VNC, OpenVPN \| MECT SUITE (monitor di rete, logger)	MECT SUITE (monitor di rete, logger)
6. Collaudo finale	Simulazione ciclo di lavoro, verifica variabili ritentive	Tool di collaudo integrato (report automatici)
7. Messa in servizio	Deploy su campo, training operatore, documentazione	Manuali TPX4150/TPX4070/TPX4190

Conclusioni

L’adozione di pannelli operatore monoblocco della linea CM4 (TPX4150 – 15″, TP4070 – 7″, TPX4190 – 19″) e la possibilità di espandere le funzionalità con i moduli MPNE e MPNC rappresentano una svolta per chi deve ottimizzare i propri quadri elettrici.

Spazio: fino al 30 % di riduzione.
Costi hardware: diminuzione del 20‑25 %.
Tempi di montaggio e collaudo: riduzione del 40‑50 %.

Il risultato è un impianto più compatto, più affidabile e pronto a integrarsi con le piattaforme IIoT, senza sacrificare la flessibilità né la potenza di programmazione.

Se desideri trasformare il tuo prossimo progetto in un caso di successo, contatta Mect per una consulenza tecnica e un preventivo personalizzato.

Ottimizza oggi il tuo impianto, prepara il tuo futuro.

Mect – Soluzioni integrate per l’automazione industriale.
