4,3’’ HMI + PLC + I/O - TPAC1007

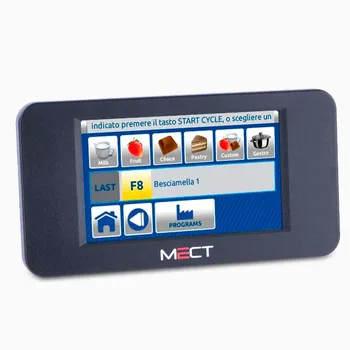

Basato su un' architettura ARM9, il pannello operatore TPAC1007 è un PLC con dispositivo di interfaccia uomo macchina da 4.3" con touch-screen che integra le librerie grafiche di QT.
Il pannello operatore con PLC può essere fornito con monitor orizzontale o verticale. Il software "MECT SUITE" è rilasciato in OpenSource.
E' disponibile il servizio di Connessione Remota e Monitoring sMily, indispensabile per l'Industria 4.0, per un controllo da remoto del dispositivo, da ogni luogo e in ogni momento.
Beschreibung
Sul pannello operatore PLC TPAC1007 sono presenti ingressi e uscite sia analogiche sia digitali, in particolare: 4 Ingressi analogici, 2 Uscite analogiche, 4 Ingressi digitali PNP oppure 1 Ingresso encoder bidirezionale e 8 Ingressi/Uscite digitali PNP.
Il pannello operatore PLC TPAC1007 è equipaggiato con protocolli Modbus RTU su interfaccia RS485, Modbus TCP e TCPRTU su interfaccia Ethernet.
La porta micro USB è utilizzata come host per datalogging e aggiornamento del software, o come device per mass-storage.
Sul pannello operatore PLC TPAC1007 è installabile una memoria micro SD fino a 64GB, per programmi e dati.
SOFTWARE
Per configurare il vostro pannello operatore PLC TPAC1007 è disponibile il pacchetto di softwaredenominato "MECT SUITE" che contiene i software per la configurazione del sistema e per la creazione dell'applicazione PLC e dell'applicazione grafica HMI:
Qt Creator:
- Generazione grafica dell'applicazione HMI (grafica a pagine);
- Generazione e definizione delle variabili del sistema;
- Configurazione dei parametri di comunicazione;
- Impostazione preliminari del Pannello Operatore;
- Facile inserimento di elementi associati alle variabili PLC;
- Pagine preconfezionate per recording/logging;
- Possibilità, se necessario, di usare codice Qt/C++;
- Completo debugging dell'applicazione HMI.
ATCMControl:
- Generazione dell'applicazione PLC (nei 5 linguaggi IEC 61131-3);
- Oltre a svariate librerie sono a disposizione quelle del PID e del Self-tuning;
- Completo debugging dell'applicazione PLC.
Sul pannello operatore PLC TPAC1007 sono disponibili migliaia di variabili ritentive (il valore viene mantenuto durante lo spegnimento del pannello operatore).
E’ DISPONIBILE ANCHE NELLA VERSIONE VERTICALE.
Eigenschaften
SOFTWARE
Sistema operativo: LINUX Real Time
Librerie grafiche: QT
PLC: programmabile con i 5 linguaggi standard IEC61131-3: Structured Text (ST), Function Block Diagram (FBD), Sequential Function Chart (SFC), Ladder Diagram (LD), Instruction List (IL)
Monitor dell'applicazione PLC per debugger
Setup() & Loop(): possibilità di creare la propria applicazione anche con il solo ambiente HMI (C/C++)
Modbus RTU / TCP / TCPRTU (master/slave)
Datalogger - Trend - Ricette - Allarmi
Gestione reti Wi-Fi + Mobile con chiavetta USB opzionale
Controllo con VNC
NTP (Network Time Protocol)
Connessione da remoto Open Vpn
SFTP Secure Server (Win SCP)
Accesso a database MySQL/SQLite
Ottenere facilmente i valori di log all'interno di applicazioni Web (HTTP + JSON)
Client MQTT (libreria Eclipse Mosquitto)
HARDWARE
CASE: contenitore plastico
DISPLAY: 4,3" 480x272 TFT 262k colori
CPU: processore ARM926 32 Bits 454 MHz
DRAM: 128 MB DDR2
FLASH: 128 MB
MASS STORAGE: 64 GB Micro SD (formattazione FAT con singola partizione)
RTC
PORTE DI COMUNICAZIONE:
- 1 Ethernet port (10/100Base-T)
- 1 Micro USB 2.0
- 1 RS485 2 fili
- 1 RS485 4 fili (solo per il modello TPAC100704AE)
| Opzione A | Opzione B | Opzione D | Opzione E | Configuazione Ingressi/Uscite |
|---|---|---|---|---|
| 2 | 2 | 3 | --- | Ingressi analogici 0÷10V, 0÷20mA, 4÷20mA, PT100, J, K, T, S, B, R |
| 2 | 2 | 2 | --- | Uscite analogiche 0÷10V, 0÷20mA, 4÷20mA, PWM @250Hz |
| 2 | 2 | --- | --- | Uscite analogiche 0÷10V, PWM @250Hz |
| 4* | 1 | 4* | --- | Ingressi digitali |
| 8 | 8 | 8 | 8 | Ingressi/uscite digitali programmabili |
| --- | 3 | --- | --- | Ingressi analogici 0÷10V |
* In alternativa nell'opzione A e D: 1 ingresso encoder mono/bidirezionale e 2 ingressi digitali
Per uscite a relè abbinare il prodotto ACIN01.
Alimentazione: 12÷28Vdc, 250mA
Dimensioni: 80 x 156 x 37 mm (A x L x P)
Peso: 0,20kg
Dima di foratura: 68 x 127 mm
LCD DISPLAY
Display: TFT LCD
Dimensioni: 4,3"
Colori: 262.000
Risoluzione: 480x272
Luminosità (cd/m2): 400
Backlight: LED
SPECIFICHE AMBIENTALI
Temperatura di esercizio: 0°/+50°C
Temperatura di immagazzinamento: -20°/+60°C
Umidità relativa: 10%-90%@40°C
Protezione: IP65 sul frontale
INGRESSI E USCITE AGGIUNTIVI
Nel caso in cui occorra utilizzare dei moduli di ingressi/uscite remotati è possibile utilizzare i seguenti modelli:
HMI con PLC serie TPAC1007 04 MANUALE D’USO (IT)
