Moduli I/O (Input/Output), chiamati anche schede di ingressi e uscite o nodi remoti, digitali e analogici, con scatola o open frame.
Sistema modulare MPNC, componibile MPNE o serie MPNT (celle di carico, encoder e PTO).
Moduli I/O
Remote-I/O mit Box – modulares MPNC-System
Modulo d'interfaccia Modbus RTU con ingressi analogici e linee digitali configurabili.
Modulo di espansione con ingressi/uscite digitali. Modulo da 16 ingressi o 16 uscite digitali.
Modulo di espansione con 4 ingressi analogici configurabili via software (mA, V, PT100, J, K, T).
Modulo di espansione con 4 uscite analogiche configurabili via software (mA, V, PWM).
I/O remoti open frame - sistema componibile MPNE
Espansione della base MPNE1001 con 8 ingressi digitali.
Espansione della base MPNE1001 con 8 uscite digitali.
Espansione della base MPNE1001 con 2 ingressi analogici e 1 uscita analogica.
Modulo d'interfaccia Modbus RTU con linee digitali configurabili per barra DIN.

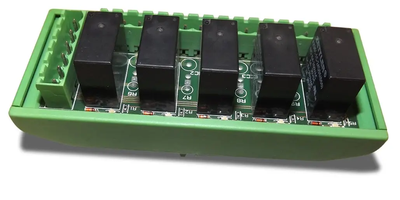

Scheda con 5 rele in scambio comandati a 24 Vdc e commutabili in 250Vac (max 5A). Barra DIN
Cosa sono i moduli I/O
I moduli I/O (Input/Output), chiamati anche schede di ingressi e uscite o nodi remoti, sono dispositivi elettronici che fungono da interfaccia tra il sistema di controllo (come un PLC) e il campo, cioè i sensori e gli attuatori installati su una macchina o impianto.
In pratica, traducono i segnali elettrici del mondo fisico (pulsanti, sensori, motori, valvole, ecc.) in dati digitali o analogici che il controllore può elaborare, e viceversa.
Un nodo remoto è un dispositivo elettronico decentrato che:
- si trova fisicamente lontano dal controllore principale (come un PLC o un PC industriale),
- è connesso tramite una rete di comunicazione industriale (EtherCAT, Modbus, CANopen, PROFINET, ecc.),
- ha il compito di acquisire dati dai sensori o controllare attuatori in modo locale.
In sostanza, è un “punto periferico intelligente” della rete di automazione e serve a distribuire le operazioni di acquisizione o controllo, evitando di portare tutti i segnali fisici (analogici/digitali) fino al quadro principale.
Cosa può fare un nodo remoto
A seconda del tipo, può:
- Acquisire segnali da sensori → es. celle di carico, encoder, termocoppie, pressostati.
- Gestire attuatori locali → es. valvole, motori, relè.
- Elaborare dati localmente → filtraggio, conversione A/D, calcolo forze, posizioni, ecc.
- Comunicare con il PLC o SCADA tramite bus o rete industriale.
Vantaggi
✅ Riduce il cablaggio dei segnali verso il quadro elettrico.
✅ Diminuisce interferenze e rumore elettrico.
✅ Facilita la manutenzione modulare (puoi sostituire un solo nodo).
✅ Aumenta la scalabilità del sistema (aggiungi nodi dove servono).
Tipologie principali di moduli I/O
🔹 Ingressi (Input)
Ricevono segnali dal campo.
- Ingressi digitali (DI): rilevano stati logici (ON/OFF).
👉 Esempi: pulsanti, finecorsa, sensori di prossimità. - Ingressi analogici (AI): acquisiscono segnali variabili (0–10 V, 4–20 mA, ecc.).
👉 Esempi: celle di carico, trasduttori di pressione, encoder analogici.
🔹 Uscite (Output)
Inviano segnali verso attuatori o dispositivi di campo.
- Uscite digitali (DO): pilotano dispositivi on/off.
👉 Esempi: relè, lampade, elettrovalvole. - Uscite analogiche (AO): generano segnali proporzionali.
👉 Esempi: controllo di inverter, valvole proporzionali, servoazionamenti.
